ZFY系列反井鉆機工作示意圖
來源：www.bmmfw.cn 作者：admin 日期：2015-12-14 02:41:38 熱度：1077 ℃

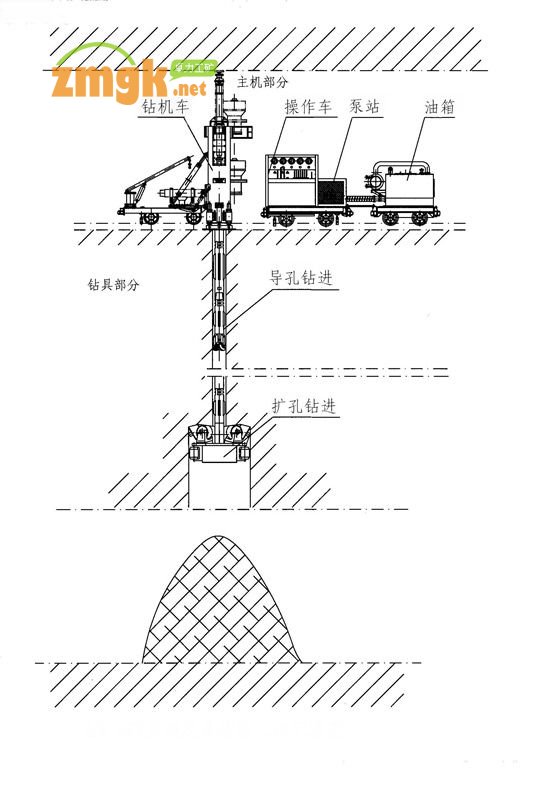

ZFY系列反井鉆機工作示意圖
ZFY系列反井鉆機主要技術參數
ZFY系列反井鉆機主要技術參數
| 鉆機型號/基本參數 | ZFY1.2/30/150 | ZFY1.4/40/200 | ZFY1.8/40/250 |
| 導孔直徑 | 244 | 246 | 250 |
| 擴孔直徑 | 1.2 | 1.4 | 1.4-1.8 |
| 鉆孔深度 | 150 | 200 | 300-250 |
| 出軸轉速 | 5-33 | 5-33 | 5-33 |
| 額定扭矩（KN·m） | 15 | 20 | 25 |
| 最大扭矩（KN·m） | 30 | 40 | 40 |
| 最大推力（kN） | 350 | 350 | 700 |
| 擴孔最大拉力（kN） | 850 | 850 | 1250 |
| 鉆孔傾角（°） | 60-90 | 60-90 | 60-90 |
|
主機重量 （包括運搬車） |
6 | 7.2 | 7.5 |
| 主機運搬尺寸(長寬高)（ mm） | 2290*1110*1430 | 2950*1370*1700 | 2670*1380*1560 |
| 主機工作尺寸(長寬高)（mm） | 2977*1422*3277 | 3230*1770*3448 | 3350*1650*3940 |
| 鉆桿直徑*有效長度 | 1000 | 1000 | 1000 |
| 鉆孔偏斜率（%） | ≤1 | ≤1 | ≤1 |
| 電機功率（kW） | 66 | 86 | 86 |
| 驅動方式 | 全液壓驅動 | 全液壓驅動 | 全液壓驅動 |
| 適應巖性 |
巖石單向抗壓強度≤140、0MPa |
||
