反井鉆機型號匯總

來源：www.bmmfw.cn 作者：admin 日期：2015-06-29 00:38:26 熱度：6258 ℃

ZFY系列反井鉆機

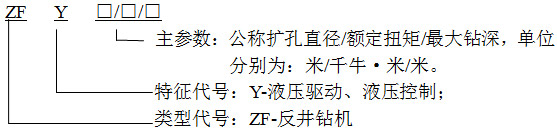

新標準：MT/T213-2011

反井鉆機型號：ZFY1.2/30/150（LM-150）、ZFY1.4/40/200（LM-200）、ZFY1.8/40/250（LM-250）

標注示例：

反井鉆機型號新標準：MT/T213-2011

說明：ZFY1.2/30/150型反井鉆機，表示公稱擴孔直徑為1.2米，額定扭矩為30千牛•米，最大鉆深為150米的液壓驅動，液壓控制式反井鉆機。

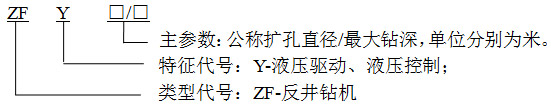

原標準：MT/T213-1991

反井鉆機型號：ZFY1.2/120（LM-120）、ZFY1.4/200（LM-200）、ZFY1.8/250（LM-250）

標注示例：

反井鉆機型號原標準：MT/T213-1991

說明：ZFY1.2/120型反井鉆機，表示公稱擴孔直徑為1.2米，最大鉆深為120米的液壓驅動，液壓控制式反井鉆機。

ZFY系列反井鉆機新煤安型號：

ZFY（LM）系列反井鉆機：ZFY0.9/90(LM-90)、ZFY1.2/120(LM-120)、ZFY1.4/200(LM-200)、ZFY1.8/250(LM-250)、ZFY1.4/280(LM-280)、ZFY1.4/300(LM-300)

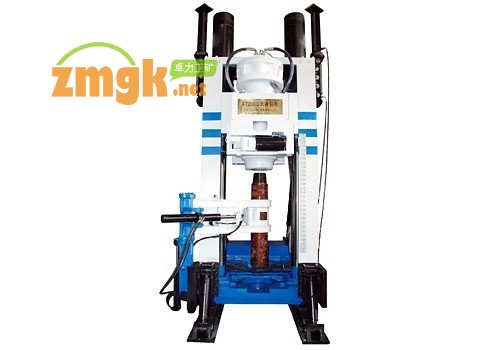

ZFY（AT）系列反井鉆機：ZFY1.2/30 /150（AT1200）、ZFY1.4/40 /200（AT1400）、ZFY1.5/35 /250 (AT1500)、ZFY1.8/40 /250（AT1800）、ZFY2.0/50 /200（AT2000）、ZFY2.5/105 /200（AT2500）、ZFY3.0/120 /200 (AT3000)、ZFY3.5/150 /400 (AT3500)
ZFY（ZLFY）型反井鉆機：ZFY0.9/90（ZLFY-90）、ZFY1.2/100（ZLFY-120）、ZFY1.4/200（ZLFY-200）、ZFY1.4/300（ZLFY-300）
ZFY（ZFYD）低矮型反井鉆機：ZFY1.2/20/200D(ZFYD1200)、ZFY1.2/40/300D(強力ZFYD1200)、ZFY1.5/40/100D(ZFYD1500)、ZFY2.5/100D(ZFYD2500)

ZFY（LM）系列反井鉆機主要技術參數

鉆機型號	ZFY0.9/90 (LM-90)	ZFY1.2/120 (LM-120)	ZFY1.4/200 (LM-200)	ZFY1.8/250 (LM-250)	ZFY1.4/280 (LM-280)	ZFY1.4/300 (LM-300)
基本參數	ZFY0.9/90 (LM-90)	ZFY1.2/120 (LM-120)	ZFY1.4/200 (LM-200)	ZFY1.8/250 (LM-250)	ZFY1.4/280 (LM-280)	ZFY1.4/300 (LM-300)
導孔直徑	190	244	216	244	250	250
擴孔直徑	0.9	1.2	1.4	1.8	1.4	1.4
鉆孔深度	90	120	200	250	280	300
出軸轉速	5-33	5-33	5-33	5-33	5-36	5-36
導孔額定扭矩(KN.m)	7	15	20	17		36
擴孔最大扭矩(KN.m)	15	30	40	52		70
鉆頭許用最大推力(KN)	150	250	350	700	550	550
擴孔最大拉力(KN)	380	500	850	1250	1250	1300
鉆孔傾角（°）	60°-90°	60°-90°	60°-90°	60°-90°	60°-90°	60°-90°
主機重量包括搬運車	4.5	6.0	8.3	8.5	12	10
主機運輸尺寸 (長×寬×高)	1900×950×1115	2290×1110×1430	2950×1370×1700	2670×1380×1560	3000×1410×1740	3000×1410×1740
主機工作尺寸 (長×寬×高)	2380×1275×2847	2977×1422×3277	3230×1770×3448	3350×1650×3940	3280×1810×3488	3280×1810×3488
鉆桿有效長度	1000	1000	1000	1000	1000	1000
鉆孔偏斜率(%)	≤1	≤1	≤1	≤1	≤1	≤1
電機功率(KW)	52.7	66	86	86	86	129.6
驅動方式	全液壓驅動	全液壓驅動	全液壓驅動	全液壓驅動	全液壓驅動	全液壓驅動
適應巖性	巖石單向抗壓強度<140Mpa

ZFY（AT）系列反井鉆機主要技術參數

鉆機型號 基本參數	ZFY1.2/30 /150 （AT1200）	ZFY1.4/40 /200 （AT1400）	ZFY1.5/35 /250 (AT1500)	ZFY1.8/40 /250 （AT1800）	ZFY2.0/50 /200 （AT2000）	ZFY2.5/105 /200 （AT2500）	ZFY3.0/120 /200 (AT3000)	ZFY3.5/150 /400 (AT3500)
導孔直徑 (mm)	244	216	250	250	250	270	270	311
擴孔直徑 (m)	1.2	1.4	1.5	1.8	2.0	2.5	3.0	3.5
鉆孔深度 (m)	150	200	200250	250	250	200	200	400
出軸轉速 (rpm)	5-33	5-33	5-33	5-33	5-33	5-33	5-33	5-21
額定扭矩（KN·m）	15	20	18	25	25	42	60	75
最大扭矩（KN·m）	30	40	35	40	50	105	120	150
最大推力（kN）	350	350	700	700	700	15000	15020	2000
擴孔最大拉力（kN）	850	850	1250	1250	1250	2500	2500	3000
鉆孔傾角（°）	60-90	60-90	60-90	60-90	60-90	60-90	60-90	60-90
主機重量	6	7.2	7.5	7.5	8	10.5	11.5	12.5
主機運搬尺寸（長寬高）（ mm）	22901110 1430	29501370 1700	26701380 1560	26701380 1560	27001400 1600	30001450 1650	30001480 1650	30001750 1750
主機工作尺寸 (長寬高) （mm）	29771422 3277	32301770 3448	33501650 3940	33501650 3448	33501650 3980	33501720 3950	33501750 4000	48501900 5250
鉆桿直徑* 有效長度	φ1761000 φ1821000	φ182*1000	φ200*1000	φ200*1000	φ200*1000	φ2001000 φ2301000	φ230*1000	φ254*1000
鉆孔偏斜率（%）	≤1	≤1	≤1	≤1	≤1	≤1	≤1	≤1
電機功率（kW）	68	86	86	86	93.5	128.5	168.5	168.5
驅動方式	全液壓驅動
適應巖性	巖石單向抗壓強度≤1600MPa

ZFY（ZLFY）型反井鉆機基本參數

鉆機 型號 基本參數	ZFY0.9/90（ZLFY—90）	ZFY1.2/100（ZLFY—120）	ZFY1.4/200（ZLFY—200）	ZFY1.4/300（ZLFY—300）
導孔直徑	190	244	216	250
擴孔直徑	0.9	1.2	1.4	1.4
鉆孔深度	90	100	200	300
出軸轉速	5—33	5—33	5—33	5—33
額定扭矩（KN·m）	7	15	20	36
最大扭矩（KN·m）	15	30	40	70
鉆頭需用最大推力（KN）	150	250	350	550
擴孔最大拉力（KN）	380	500	850	1300
鉆孔傾角（⁰）	60—90	60—90	60—90	60—90
主機重量（包括搬運車）（t）	4.5	6.0	8.3	10.0
主機搬運尺寸（長寬高）（mm）	1900×950×1115	2290×1110×1430	2950×1370×1700	3000×1810×1740
主機工作尺寸（長寬高）（mm）	2380×1275×2847	2977×1422×3277	3230×1770×3448	3280×1410×3488
鉆桿直徑×有效長度	Φ150×1000	Φ176×1000	Φ182×1000	Φ200×1000
鉆孔偏斜率（%）	≤1	≤1	≤1	≤1
電機功率（KW）	66	66	86	129.6
驅動方式	全液壓驅動	全液壓驅動	全液壓驅動	全液壓驅動
適應巖性	巖石單向抗壓強度≤1400Mpa

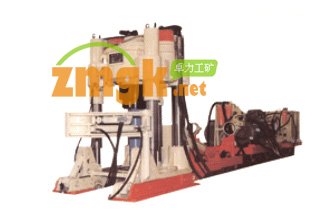

ZFY（ZLFYD）低矮型反井鉆機基本參數

鉆機 型號	原型號	ZFYD1200	強力 ZFYD1200	ZFYD1500	ZFYD2500 ZFY2500
鉆機 型號	新煤安型號	ZFY1.2/20 /200D	ZFY1.2/40 /300D	ZFY1.5/40 /100D	ZFY2.5/100D
導孔直徑 (mm)		200	250	250	250 （270、 311 ）
擴孔直徑 (mm)		1200	1200 ~1500	1500 ～ 1800	2000~2500
鉆孔深度 (mm)		200	300	100	100
鉆桿直徑 (mm)		150	176	200	200 （ 228、 250 ）
導孔鉆速 (r/min)		0 ～ 52	0 ～35	0 ～ 35	0 ～ 33
擴孔鉆速 (r/min)		0 ～ 26	0 ～17	0 ～ 17	0 ～ 12
擴孔額定扭矩 (kN·m)		14.9	22	22	68.5
擴孔最大扭矩 (kN·m)		21.5	44	44	98
鉆頭許用最大推力 (kN)		196	222.5	222.5	222.5
擴孔最大拉力 (kN)		440	1154	1154	1470 （ 1800 ）
鉆孔傾角 ( o )		60 o～ 90 o	60 o～ 90 o	60 o～ 90 o	60 o～ 90 o
適用巖石硬度		F ≤ 10	F ≤ 10	F ≤ 10	F ≤ 10 （ F ≤ 14 ）
主機運搬重量 ( 包括搬運車 ) （ t ）		3.65	6.5	6.5	9.41
主機搬運尺寸（長寬高）（ mm ）		2160×940 ×1543	2309×1142 ×1704	2309×1142 ×1704	2473×1420 ×2089
主機工作尺寸（長寬高）（ mm ）		1915×1020 ×2700	2265×1245 ×3000	2265×1245 ×3000	2690×1590 ×3100 （ 3800 ）
鉆桿有效長度（ mm ）		1000	1000	1000	1000
鉆孔偏斜率（ % ）		≤ 1	≤ 1	≤ 1	≤ 1
電機功率（ kW ）		66	86	86 、 121	161
驅動方式		全液壓驅動	全液壓驅動	全液壓驅動	全液壓驅動
