ZFY2.5/100D低矮型反井鉆機(原ZFYD2500)
用途： 適用于井下煤倉、暗立（斜）井，管路孔、電纜孔、溜煤孔、通風孔等施工作業
特點： 工作高度低、整體搬運、剛性好、承載能力大、穩定性好、裝卸鉆桿機械化。
型號：ZFYD1200反井鉆機 ZFYD1500反井鉆機 ZFYD2000反井鉆機 ZFYD2500反井鉆機 ZFYD3000反井鉆機
主要技術指標：
|
鉆 機 型 號
|
原 型 號 |
ZFYD1200
|
強力 ZFYD1200
|
ZFYD1500 |
ZFY2000 |
ZFYD2500 ZFY2500 |
ZFY3000 |
|
新煤安型號 |
ZFY1.2/20 /200D
|
ZFY1.2/40 /300D
|
ZFY1.5/40 /100D |
|
ZFY2.5/100D |
|
|
|
導孔直徑 (mm) |
200 |
250 |
250 |
250 |
250 （270、 311 ） |
311 |
|
|
擴孔直徑 (mm) |
1200 |
1200 ~1500 |
1500 ～ 1800 |
2000 |
2000~2500 |
3000 |
|
|
鉆孔深度 (mm) |
200 |
300 |
100 |
300 |
100 |
150 |
|
|
鉆桿直徑 (mm) |
150 |
176 |
200 |
200 |
200 （ 228、 250 ） |
250 |
|
|
導孔鉆速 (r/min) |
0 ～ 52 |
0 ～35 |
0 ～ 35 |
0 ～ 33 |
0 ～ 33 |
0 ～ 18 |
|
|
擴孔鉆速 (r/min) |
0 ～ 26 |
0 ～17 |
0 ～ 17 |
0 ～ 12 |
0 ～ 12 |
0 ～ 9 |
|
|
擴孔額定扭矩 (kN·m) |
14.9 |
22 |
22 |
68.5 |
68.5 |
137.7 |
|
|
擴孔最大扭矩 (kN·m) |
21.5 |
44 |
44 |
98 |
98 |
180 |
|
|
鉆頭許用最大推力 (kN) |
196 |
222.5 |
222.5 |
222.5 |
222.5 |
264 |
|
|
擴孔最大拉力 (kN) |
440 |
1154 |
1154 |
2200 |
1470 （ 1800 ） |
2200 |
|
|
鉆孔傾角 ( o ) |
60 o～ 90 o |
60 o～ 90 o |
60 o～ 90 o |
60 o～ 90 o |
60 o～ 90 o |
60 o～ 90 o |
|
|
適用巖石硬度 |
F ≤ 10 |
F ≤ 10 |
F ≤ 10 |
F ≤ 14 |
F ≤ 10 （ F ≤ 14 ） |
F ≤ 14 |
|
|
主機運搬重量 ( 包括搬運車 ) （ t ） |
3.65 |
6.5 |
6.5 |
9.41 |
9.41 |
10.2 |
|
|
主機搬運尺寸 （長寬高）（ mm ） |
2160×940 ×1543 |
2309×1142 ×1704 |
2309×1142 ×1704 |
2473×1420 ×2089 |
2473×1420 ×2089 |
2473×1420 ×2089 |
|
|
主機工作尺寸 （長寬高）（ mm ） |
1915×1020 ×2700 |
2265×1245 ×3000 |
2265×1245 ×3000 |
2690×1590 ×3800 |
2690×1590 ×3100 （ 3800 ） |
2690×1590 ×3800 |
|
|
鉆桿有效長度（ mm ） |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
|
|
鉆孔偏斜率（ % ） |
≤ 1 |
≤ 1 |
≤ 1 |
≤ 1 |
≤ 1 |
≤ 1 |
|
|
電機功率（ kW ） |
66 |
86 |
86 、 121 |
161 |
161 |
161 |
|
|
驅動方式 |
全液壓驅動 |
全液壓驅動 |
全液壓驅動 |
全液壓驅動 |
全液壓驅動 |
全液壓驅動 |
|
ZFYD系列反井鉆機小結
ZFYD系列反井鉆機是一種機械化程度高、安全高效的反井施工設備。尤其是用它鉆鑿煤礦的反井、井下煤倉、溜煤眼、延伸井筒及各種暗立井時可大大提高建設速度。它還具有減輕工人勞動強度、作業安全、成井質量好等優點。受到廣大礦工們的歡迎。國外六十年代就開始生產使用反井鉆機進行反井施工，反井鉆機鉆井工藝不斷得到完善和發展，目前在工業發達的國家中使用反井鉆機鉆鑿反井的比重已超過 60%以上，有的達到90%。

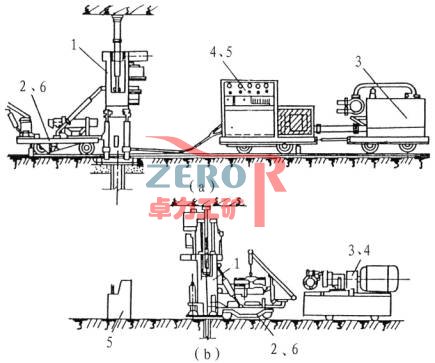

圖 1 （ a ） ZFYD型反井鉆機 （ b ） TYZ1000 型天井鉆機
1-鉆架 2-搬運車 3-油箱車 4-動力車 5-操作臺 6-起吊裝置
