ZFY系列反井鉆機（原LM型）

卓力生產的LM系列反井鉆機主要型號有 ZFY0.9/90 (LM-90) ZFY1.2/120 (LM-120) ZFY1.4/200 (LM-200) ZFY1.8/250 (LM-250) ZFY1.4/280 (LM-280) ZFY1.4/300 (LM-300)
技術特征

ZFY系列反井鉆機采用全液壓驅動，機型新穎、結構緊湊、機械化程度高，運輸方便、操作簡單、能滿足在防爆要求的環境下作業，鉆機適應性強，可滿足礦山不同地質條件的施工要求可大幅度提高建井速度，且施工安全、成孔質量高，施工成本低的特點。
ZFY系列反井鉆機的應用在我國已有40多年的歷史，是改變我國煤礦暗井施工采用吊罐與人工施工的落后技術而研究設計的一種高效鉆井設備。用戶可根據自身設計暗井的深度和擴孔直徑來選用不同型號的反井鉆機。目前已被廣泛應用在冶金礦山、水利水電、煤礦工程、隧道通風等領域。使用反井鉆機，這是建井工藝的一場革命。

主要用途
LM系列反井鉆機是為改變我國煤礦暗井施工廣為采用的吊罐與人工施工的落后技術 而研究設計的一種高效鉆井設備，用戶可根據鉆孔直徑和深度選用。反井鉆機不僅能鉆 a 煤礦井下煤倉通風井、各種暗井、付井外，選被廣泛應用于冶金、化工等礦山在巖層中鉆、擴作用。

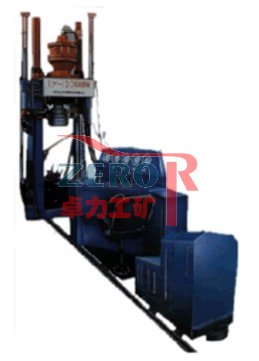

ZFY系列反井鉆機 ( 原 LM 型 ) 圖片

ZFY系列反井鉆機工作示意圖

ZFY系列反井鉆機主要技術參數

鉆機型號	ZFY0.9/90 (LM-90)	ZFY1.2/120 (LM-120)	ZFY1.4/200 (LM-200)	ZFY1.8/250 (LM-250)	ZFY1.4/280 (LM-280)	ZFY1.4/300 (LM-300)
基本參數	ZFY0.9/90 (LM-90)	ZFY1.2/120 (LM-120)	ZFY1.4/200 (LM-200)	ZFY1.8/250 (LM-250)	ZFY1.4/280 (LM-280)	ZFY1.4/300 (LM-300)
導孔直徑	190	244	216	244	250	250
擴孔直徑	0.9	1.2	1.4	1.8	1.4	1.4
鉆孔深度	90	120	200	250	280	300
出軸轉速	5-33	5-33	5-33	5-33	5-36	5-36
導孔額定扭矩(KN.m)	7	15	20	17		36
擴孔最大扭矩(KN.m)	15	30	40	52		70
鉆頭許用最大推力(KN)	150	250	350	700	550	550
擴孔最大拉力(KN)	380	500	850	1250	1250	1300
鉆孔傾角（°）	60°-90°	60°-90°	60°-90°	60°-90°	60°-90°	60°-90°
主機重量包括搬運車	4.5	6.0	8.3	8.5	12	10
主機運輸尺寸 (長×寬×高)	1900×950×1115	2290×1110×1430	2950×1370×1700	2670×1380×1560	3000×1410×1740	3000×1410×1740
主機工作尺寸 (長×寬×高)	2380×1275×2847	2977×1422×3277	3230×1770×3448	3350×1650×3940	3280×1810×3488	3280×1810×3488
鉆桿有效長度	1000	1000	1000	1000	1000	1000
鉆孔偏斜率(%)	≤1	≤1	≤1	≤1	≤1	≤1
電機功率(KW)	52.7	66	86	86	86	129.6
驅動方式	全液壓驅動	全液壓驅動	全液壓驅動	全液壓驅動	全液壓驅動	全液壓驅動
適應巖性	巖石單向抗壓強度<140Mpa

鉆機型號 基本參數	ZFY1.2/30 /150 （AT1200）	ZFY1.4/40 /200 （AT1400）	ZFY1.5/35 /250 (AT1500)	ZFY1.8/40 /250 （AT1800）	ZFY2.0/50 /200 （AT2000）	ZFY2.5/105 /200 （AT2500）	ZFY3.0/120 /200 (AT3000)	ZFY3.5/150 /400 (AT3500)
導孔直徑 (mm)	244	216	250	250	250	270	270	311
擴孔直徑 (m)	1.2	1.4	1.5	1.8	2.0	2.5	3.0	3.5
鉆孔深度 (m)	150	200	200250	250	250	200	200	400
出軸轉速 (rpm)	5-33	5-33	5-33	5-33	5-33	5-33	5-33	5-21
額定扭矩（KN·m）	15	20	18	25	25	42	60	75
最大扭矩（KN·m）	30	40	35	40	50	105	120	150
最大推力（kN）	350	350	700	700	700	15000	15020	2000
擴孔最大拉力（kN）	850	850	1250	1250	1250	2500	2500	3000
鉆孔傾角（°）	60-90	60-90	60-90	60-90	60-90	60-90	60-90	60-90
主機重量	6	7.2	7.5	7.5	8	10.5	11.5	12.5
主機運搬尺寸（長寬高）（ mm）	22901110 1430	29501370 1700	26701380 1560	26701380 1560	27001400 1600	30001450 1650	30001480 1650	30001750 1750
主機工作尺寸 (長寬高) （mm）	29771422 3277	32301770 3448	33501650 3940	33501650 3448	33501650 3980	33501720 3950	33501750 4000	48501900 5250
鉆桿直徑* 有效長度	φ1761000 φ1821000	φ182*1000	φ200*1000	φ200*1000	φ200*1000	φ2001000 φ2301000	φ230*1000	φ254*1000
鉆孔偏斜率（%）	≤1	≤1	≤1	≤1	≤1	≤1	≤1	≤1
電機功率（kW）	68	86	86	86	93.5	128.5	168.5	168.5
驅動方式	全液壓驅動
適應巖性	巖石單向抗壓強度≤1600MPa
